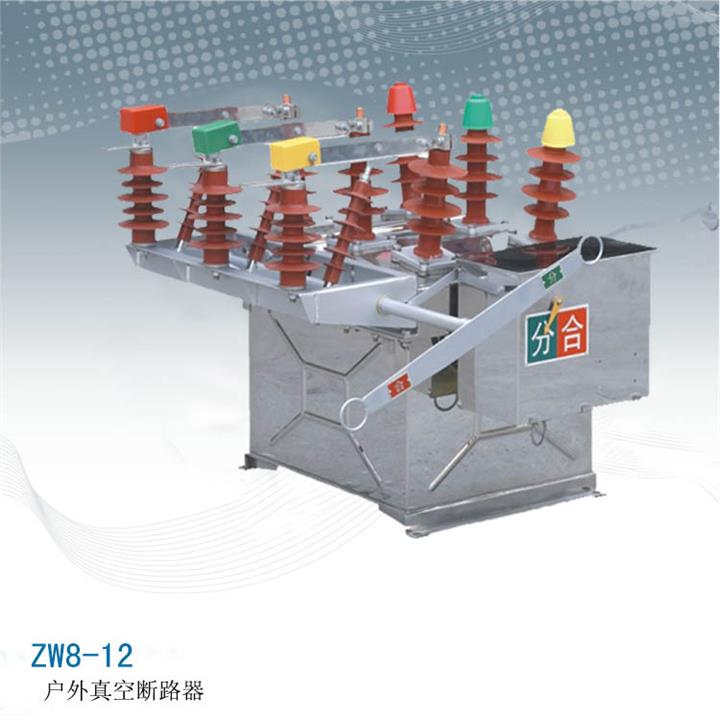

厦门施耐德宝光电气有限公司ZW8-12真空断路器

产品简介：

产品详情：ZW8－12系列户外高压真空断路器是额定电压为12kv，三相交流50hz的户外高压开关装置。它们主要用以断开关合农网，城市电网和小型电力系统的负载电流，过载电流和短路电流。产品的总体构造为三相共箱式，三相真空灭弧室安放在一个金属盒，SMC绝缘材料用以相间绝缘和地面绝缘，性能准确，绝缘强度高。 ZW8－12G是ZW8－12断路器和隔离刀（称之为组合断路器）的组合，可以当作分段开关或自带电源，并含有内置pt和外部pt。 ZW8-12真空断路器的操作机制为CT23型弹簧储能操动机构，分成电动和手动两种。 主要技术参数 序列号称谓单位数据 6.3ka12.5KA20KA 1额定电压kV12 2*高工作电压kV12 3额定电流A 630 4额定短路负载分断电流kA6.312.520 5额定短路关合电流（峰值）kA1631.550 6额定峰值耐受电流kA1631.550 7额定短时1min耐受电流kA6.312.520 8额定绝缘程度工频耐受电压（干）kV42 雷电冲击耐压（峰值）75 9额定工作依次分-0.3S-合分-180S-合分 10组织生活次 10000 11额定短路开关电流切换时间次 30 12操作机构的额定闭合电压V 110，220 13操作机构的额定断开电压V 110，220 14触头开距mm11±1 15ultratravel（触头弹簧压缩尺寸）mm3 16三相分，不同的关闭时间ms≤2 17触头合闸弹跳时间ms≤2 18平均打开速度m/s 1.0±0.2 19平均关闭速度m/s0.7±0.15 20高工作电压下的打开时间*s0.015-0.05 *0.03-0.06在低工作电压下 21关闭时间s0.025-0.05 22各相的主回路电阻（组合断路器主回路电阻）μω≤120（≤200） 23动静触头容许磨损累积厚度mm3 ZW8-12／室外高压真空断路器是一种户外高压开关装置，额定电压为12kv，三相交流50hz。它主要用以城乡电网的配电系统中，作为分合闸负载电流，过载电流和短路电流for。 ZW8-12/630-20ZW8-12G/630-20 ZW8-12/1250-25ZW8-12G/1250-25 ZW8-12T/630-20ZW8-12T/630-25 ZW8-12/P630-20manufacturer热点 1.应用与特点 ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构，可以实现电能存储， 动打开和关闭，也可以实现手动储能和手动打开和关闭。 ZW8A-12是ZW8-12断路器和隔离刀（称作组合断路器）的组合，可用作分段 开关采用。 2.用到环境条件 环境温度：上限40t下限-30.c 海拔：“1000m 风压：≤700pa（等效风速34m/s） 空气污染等级：iii级 无频繁剧烈振动 结构体 三，ZW8开关的组成构造 1）总体构造为三相共箱式 2）真空灭弧室 3）弹簧操动机构 4）绝缘系统 5）导电电路 6）箱盖，箱体 7）封条 四，ZW8系列开关机能 1）50/5、100/5、200/5、400/5、630/5当前互为 传感器的外部绝缘层由高压硅橡胶制成。外壳的内部绝缘是复合绝缘 2）内置多次抽头电流互感器可用作过电流保护 3）双绕组电流互感器可用以保护和测量 4）如果安装电压互感器，自动重叠闸控制器和自动分段控制器，则可以实现配电保护。 四遥（已添加保护自动化和“遥信”（远程测量，遥调，远程控制，复合控制器）功用。 扫除闭合浪涌电流）。 5）可以安装隔离开关
