VS1-12真空断路器安装调试

产品简介：

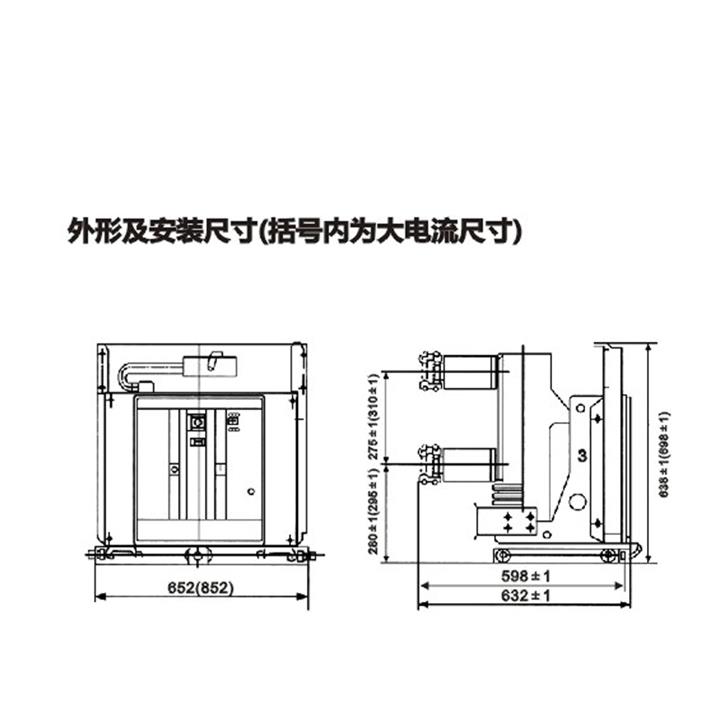

产品详情：VS1-12真空断路器维护与保养 VS1-12断路器在正常使用过程中，应定期检验断路器主体。整洁装置表面的脏污和湿润的部分，用它擦拭绝缘表面，然后用粘附在清洁剂上的丝布擦去其他污垢（请注意，所用的清洁剂可以用以塑料或合成纤维塑料材质）。使用耐压方式检验真空灭弧室的真空度。在耐压过程中，在灭弧室外面一般而言有微弱的发光是正常的。如果发现灭火器连续故障，则应更换真空灭火器。 长时间置于VS1-12断路器可能会致使断路器堵塞。断路器应每年最少储存，关闭和打开5次。 在安装和使用过程中，严禁用硬物碰撞真空灭弧室。 用户不得随心所欲更换与原始型号标准不符的电气组件。 操作人员应对断路器和部门的构造，性能，安装和调整有初步的了解，并要掌握维护和修理的学问，并纪录操作过程中的疑问，并在必要时通告制造商。 时常操作的处所应严苛操纵在技术条件规定的操作次数和中断时间范围内，并且不能在使用寿命范围内继续使用。 15.vs1-12配置 15.1次级控制电压 DC220VAC220VDC110VAC110V 15.2辅助控制选择配置 15.2.1防跳闸装置：功能1：断路器合闸完成后，如果合闸信号未适时获释，则断路器的内部防跳闸控制电路将切断合闸电路，以防范多次重合闸：机柜上使用综合保护装置和防跳装置时，需确认是不是需安装防跳装置。 15.2.2锁定装置：一种功能，用以在未连接次级控制电源或小于技术要求时以防闭合。 15.2.3过电流装置功能一：在一次电路过载或短路的状况下，通过过流继电器给过流线圈通电以打开断路器，一般加在a，c相中，还增加了三相当电流互感器的二次输出容量足够时，选项间接3.5A器方案，则5A和电流互感器有两种种类，当过流脱扣的二次输出容量不足以提供过电流跳闸螺线管需要使用间变压器方案时，中间变压器的端子2.4和2.5连接到断路器上的过电流跳闸电磁铁。 VS1-12真空断路器运输和储存 1运输 VS1-12断路器运输时，须要包装在密闭的盒中并固定。 商店 VS1-12断路器应存放在干燥，通风，防潮，防震和防有害气体的室内。要长期存放，请润滑传动部分并检验环境是不是合乎要求。真空灭弧的储存时间为20年。 随箱文件 一个。产品合格证和工厂检测报告； b。安装手册; c。包装清单。 18.订购说明 用户在订购时应指出： 一种。VS1-12断路器型号称呼和订单数目； b。VS1-12断路器额定电压，额定电流和额定短路开断电流； c。VS1-12储能电机和打开和关闭线圈的额定工作电压； d。VS1-12过流脱扣线圈数和跳闸电流值； e。VS1-12备品备件的称谓和数目； f。如果用户有任何疑点或特别要求，请关联制造商。 VS1-12真空断路器图表展示
